Descripción

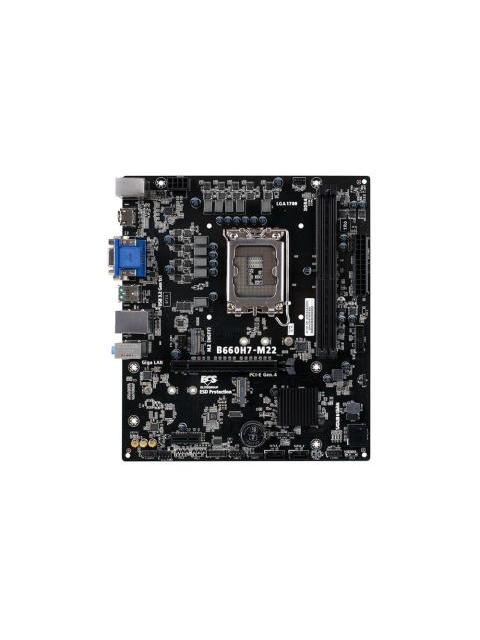

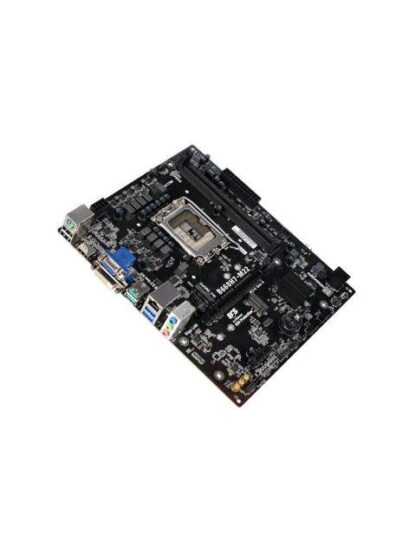

La tarjeta madre ECS Micro ATX B660H7-M22 S-1700 está diseñada para procesadores Intel, específicamente para la familia de procesadores Intelu00ae Celeronu00ae G y Intelu00ae Pentiumu00ae Gold. Este modelo cuenta con un circuito integrado Intel B660 y un socket de procesador LGA 1700, lo que permite una compatibilidad óptima con los últimos procesadores de Intel. En términos de conectividad, la tarjeta madre incluye un conector de potencia ATX de 24 pines y dos conectores de poder periféricos Molex de 4 pines. Dispone de un conector para ventilador de CPU y un conector para tiras LED RGB, lo que facilita la personalización del sistema. La tarjeta madre también ofrece un puerto Ethernet LAN (RJ-45) con una interfaz de Gigabit Ethernet, asegurando una conexión de red rápida y eficiente. La ECS B660H7-M22 proporciona múltiples opciones de expansión y conectividad, incluyendo cuatro conectores SATA III y dos ranuras M.2, lo que permite la instalación de discos de almacenamiento de alta velocidad. Además, cuenta con un total de seis canales de salida de audio y un puerto de micrófono, lo que garantiza una experiencia de audio envolvente. En cuanto a la conectividad USB, la tarjeta madre incluye cuatro puertos USB 3.0 (3.1 Gen 1) y dos puertos USB 2.0, facilitando la conexión de diversos dispositivos. También se encuentra un puerto VGA (D-Sub), un puerto DVI-D y un puerto HDMI, lo que permite la conexión a múltiples monitores. La memoria interna máxima soportada es de 64 GB, con dos ranuras de memoria que permiten la configuración en modo de doble canal. La tarjeta madre es compatible con memoria DDR4-SDRAM y cuenta con una ranura PCI Express x16 (Gen 4.x) y una ranura PCI Express x4 (Gen 4.x), así como una ranura PCI Express x1 (Gen 3.x) para una mayor flexibilidad en la expansión del sistema. El factor de forma Micro ATX de la tarjeta madre tiene unas dimensiones de 244 mm de ancho y 211 mm de profundidad, lo que la hace adecuada para una variedad de gabinetes. La BIOS utilizada es del tipo AMI, y el sistema operativo Windows 11 x64 es compatible. En resumen, la tarjeta madre ECS Micro ATX B660H7-M22 S-1700 es una opción robusta y versátil para construir un sistema basado en procesadores Intel, ofreciendo una amplia gama de características y conectividad para satisfacer las necesidades de los usuarios.
Puertos e Interfaces
Número de puertos HDMI
1
Cantidad de puertos VGA (D-Sub)
1
Ranuras de expansión
Ranuras PCI Express x4 (Gen 4.x)
1
Ranuras PCI Express x16 (Gen 4.x)
1
PCI Express x1 (Gen 3.x) ranuras
1

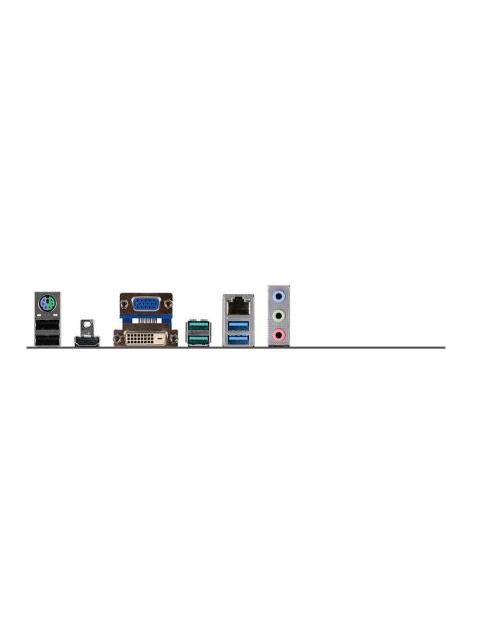

Panel trasero Puertos de I/O (entrada/salida)
Cantidad de puertos USB 2.0
2
Ethernet LAN (RJ-45) cantidad de puertos
1
Micrófono, jack de entrada
Si
Cantidad de puertos DVI-D
1
Puerto de ratón PS/2
1
Cantidad de DisplayPorts
0
Salidas para auriculares
1
Cantidad de puertos tipo A USB 3.0 (3.1 Gen 1)
4
Peso y dimensiones
Profundidad
211 mm
Ancho
244 mm
Detalles técnicos
Factor de forma
Micro-ATX
Memoria
Número de ranuras de memoria
2
No ECC
Si
Tipos de memoria compatibles
DDR4
Memoria interna máxima
64GB
Canales de memoria
Dual-channel
Requisitos del sistema
Sistema operativo Windows soportado
Windows 11
BIOS
Tipos de BIOS
AMI
Conexión
Ethernet
Si
Tipo de interfaz ethernet
Gigabit Ethernet
Wifi
No disponible
Procesador
Fabricante de procesador
Intel
Procesador compatible
Intel® Celeron® G, Intel® Pentium® Gold
Familia de procesador
Intel
Socket de procesador
LGA 1700
Máx.número de procesador SMP
1
Desempeño
Componente para
PC
Circuito integrado de tarjeta madre
Intel B660
Familia de componentes de tarjeta madre
Intel
Canales de salida de audio
6.0 canales
Interno I/O
Conector para tiras LED RGB
Si
Conector de ventilador CPU
Si
Conector de potencia ATX (24 pines)
Si
Interfaces de disco de almacenamiento soportados
M.2, PCI Express 4.0, SATA III
Conector TPM
No
USB 2.0, conectores
2
Número de conectores SATA III
4
Número de ranuras M.2 (M)
2
Conectores USB 3.0 ( 3.1 Gen 1 )
1
Conectores de poder (4 pin) periferales (Molex)
2
